合肥儀表廠10萬級凈化車間結構與凈高設計問題
來源：www.yueliangbao.cn 作者：空氣好凈化
發布時間:2021-08-06 10:53:40點擊:次

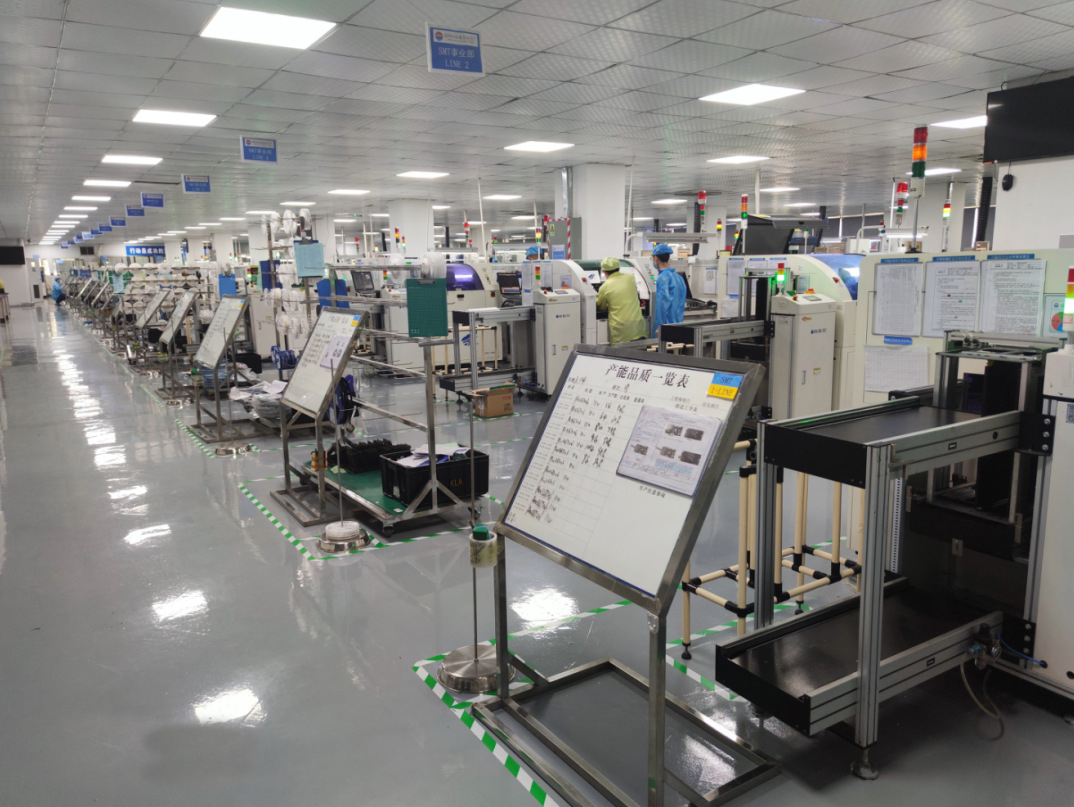

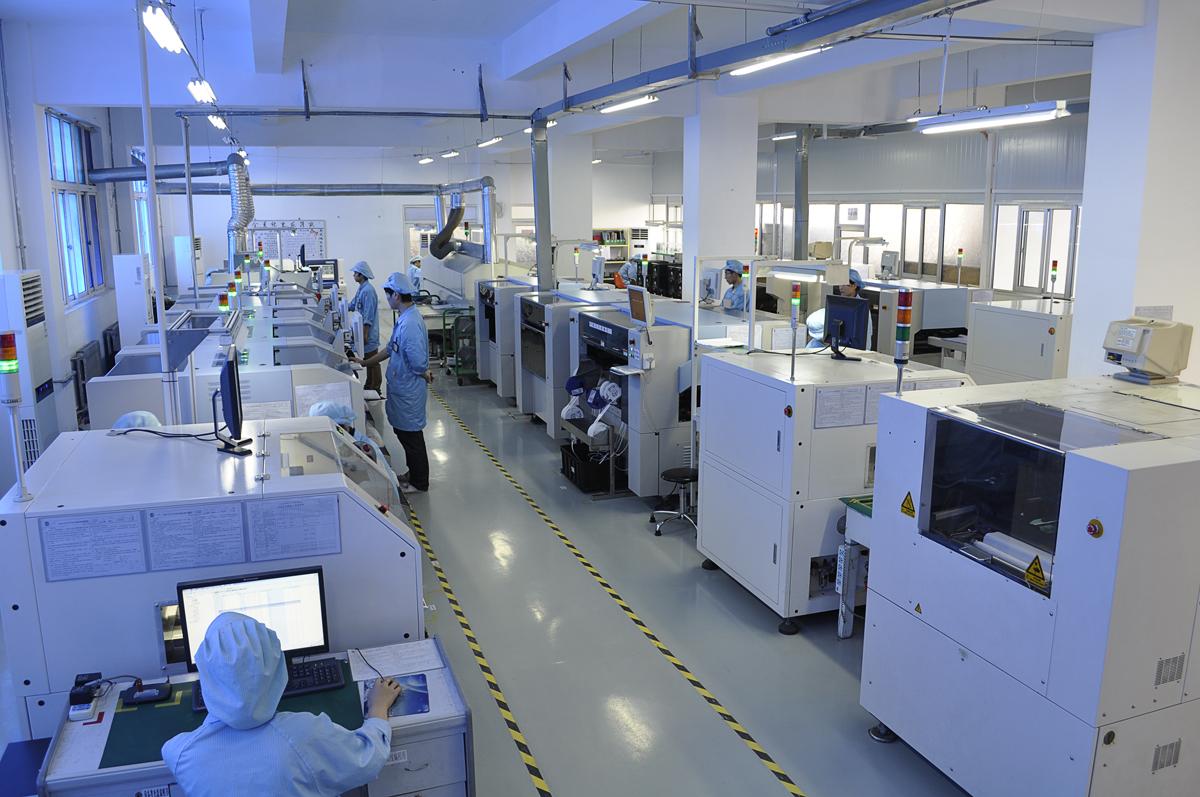

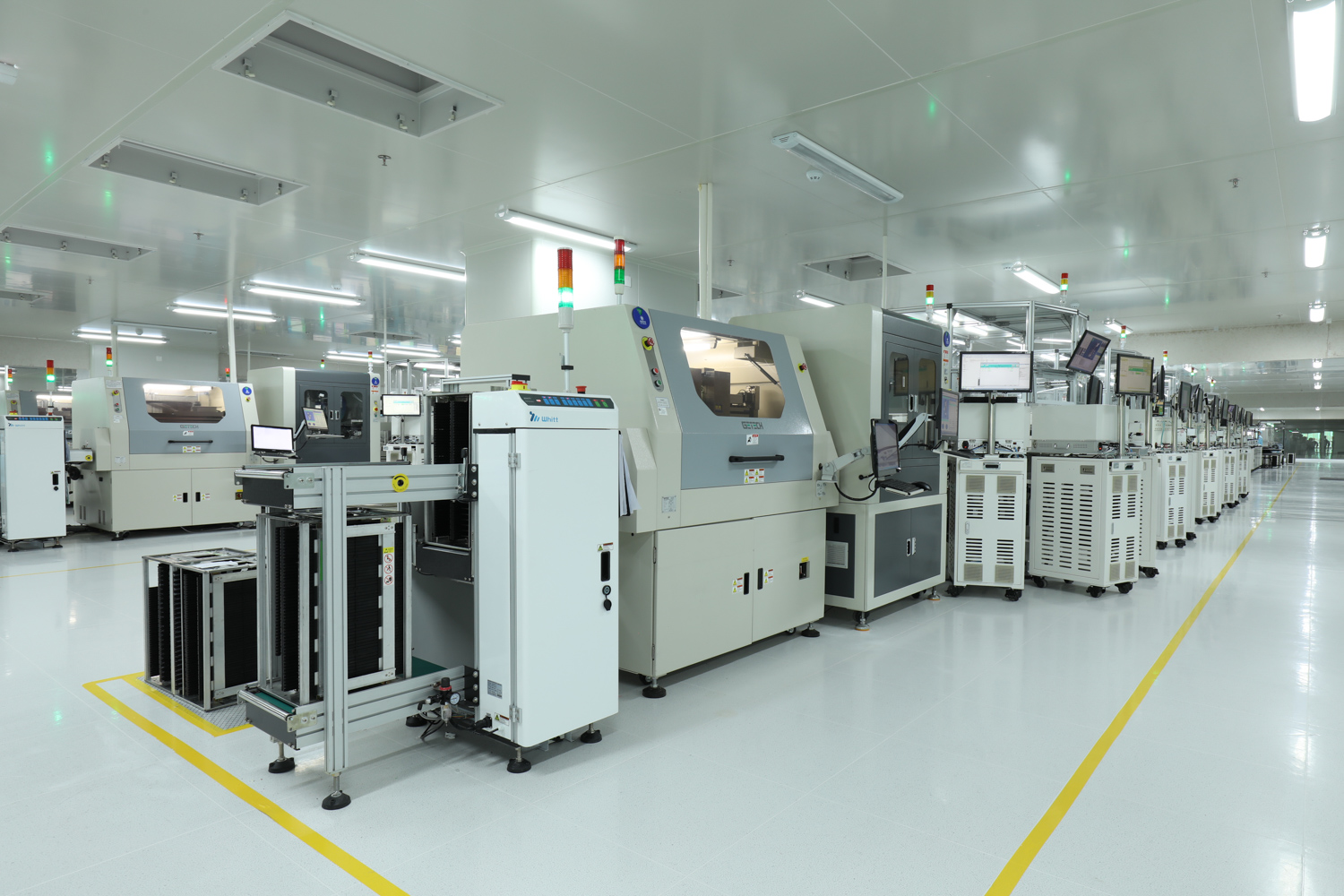

合肥某儀表元件廠為適應發展自動化儀器儀表等新產品的發展需要，決定新建集成電路生產線，此部分以10萬級凈化車間生產區為主，分為上、下兩層，底層為線性電路車間，二層為數字電路車間，潔凈區建筑面積為1210m2。
具有一定空氣潔凈度要求的房間稱為潔凈室，集成電路大部分生產工序的環境都需要進行空氣凈化處理。根據工藝流程及其對潔凈、恒溫等不同要求，線性、數字電路車間其潔凈等級設計要求為10萬級，即粒度在0.5μm以上的塵垢含量不得超過3500個/L。潔凈車間要確保凈化環境，雖然主要是依賴空氣凈化即空調手段來實現，但建筑室內裝修若處理不當，亦將帶來嚴重影響;如室內墻面、頂棚材料脫落，氧化掉灰，細部構造積灰，吊頂、門窗及管線穿墻縫隙進灰等，將直接影響凈化效果。因此，對于潔凈車間而言，建筑室內裝修技術比之其他任何類型生產用房更具有重要意義。
結構造型與平面組合主體工程設計采用混合結構形式，基本柱網為6+2.1+6(m)，兩側外加1.5m寬外廊。各層樓面為埋設公用設施管線而加設60mm厚細石混凝土整澆層；沿中間走道兩側及外廊里側的四道縱墻設計為370mm墻，既滿足了敷設各種暗裝管道和電氣配件的需要，又避免了室內出現內凸柱垛，保證了內墻面的平整，對確保車間凈化十分有利。10萬級潔凈區按其凈化要求設計為無窗密閉車間形式，以便有效地與外界環境隔離，避免外界污染。但是工人長期在與外界環境隔絕的無窗車間內從事生產勞動，易產生郁悶情緒與疲勞。
為改善工人的生產環境，設計增設了1.5m寬的密閉外廊，不但改善了室內采光，還增加了間接的天然采光，使工人在視覺上與外界環境取得了聯系，而且密閉外廊直接與潔凈生產區走道相連，并設有安全出口，在遇有緊急情況下工作人員可從速疏散。空內凈高問題集成電路生產車間一般設備及器具高度多數在1.5m以下，個別較高設備亦不超過2m，這對減低層高是有利因素;但建筑凈高不能無限制降低，因凈高過低易使工作人員產生沉悶情緒。一般要取得舒適的建筑視感應滿足兩個條件：即凈高不低于人體高度的1.5倍，同時應不小于房間進深的1/3。根據有關資料，我國成年男子和女子平均身高分別為1.67m和1.56m，二者平均為1.61m。而潔凈車間女工總數約占75%，因此實際平均身高就更低一些。若按平均身高的1.5倍考慮，則室內凈高應≥2.4m;車間進深設計為6m，按其1/3考慮凈高應≥2m。綜合上述因素，確定室內凈高取2.4m。
